遠心鏡頭做為工業鏡頭的一個重要分支，在產品特性上與一般工業鏡頭的區別直接決定了遠心鏡頭獨特的選型方法。如何選擇合適的遠心鏡頭？
生產廠家一般可以下幾個方面來進行分析考慮，了解客戶的具體用途需求：
（1）檢測樣品的大小?——鏡頭的視場
（2）安裝的尺寸空間是否有限制要求，鏡頭的工作距離?——鏡頭的物距
（3）外界打光照明方式要考慮?——鏡頭的光圈
（4）流水線工作流程方式，上料、篩選等?——鏡頭的外形尺寸
如何選擇合適的遠心鏡頭，客戶首先應明白遠心鏡頭相關指標對應使用條件：
?
（1）物方尺寸——拍攝范圍。
（2）像方尺寸——使用的CCD的靶面大小。
（3）工作距離——物方鏡頭前表面距離拍攝物的距離。
（4）分辨率——使用的CCD像素大小。
（5）景深——鏡頭能成清晰像的范圍。像/物倍率越大景深越小。
（6）接口——照相機接口，多為C，T等接口。
?
其次在選擇遠心鏡頭時，應明白在什么時候需要選擇遠心鏡頭。根據遠心鏡頭原理特征及獨特優勢，當檢查物體遇到以下6種情況時，最好選用遠心鏡頭：
?
1）當需要檢測有厚度的物體時（厚度>1/10 FOV直徑）；
2）需要檢測不在同一平面的物體時；
3）當不清楚物體到鏡頭的距離究竟是多少時；
4）當需要檢測帶孔徑、三維的物體時；
5）當需要低畸變、圖像效果亮度幾乎完全一致時；
6）當缺陷只在同一方向平行照明下才能檢測到時。
根據使用情況（物體尺寸和需要的分辨率）選擇物方尺寸合適的物方鏡頭和CCD或CMOS相機，同時得到像方尺寸，即可計算出放大倍率，然后根據產品列表選擇合適的像方鏡頭。選擇過程中還應注意景深指標的影響，因為像/物倍率越大景深越小，為了得到合適的景深，可能還需要重新選擇鏡頭。
-
-
+
在機器視覺系統中,工業相機鏡頭通常與光源、相機一起構成一個完整的圖像采集系統，因此工業相機鏡頭的選擇受到整個系統要求的制約。工業相機鏡頭主要參數：焦距、光圈、對應最大CCD尺寸鏡頭成像直徑可覆蓋的最大CCD芯片尺寸、接口鏡頭與相機的連接方式、景深、分辨率、工作距離鏡頭第一個工作面到被測物體的距離、視野范圍、光學放大倍數、數值孔徑、后背焦等等。
1.?? ?焦距(FocalLength) 焦距是從鏡頭的中心點到膠平面上所形成的清晰影像之間的距離。焦距的大小決定著視角的大小，焦距數值小，視角大，所觀察的范圍也大;焦距數值大，視角小，觀察范圍小。根據焦距能否調節，可分為定焦鏡頭和變焦鏡頭兩大類。
2.?? ?光圈(Iris)用F表示，以鏡頭焦距f和通光孔徑D的比值來衡量。每個鏡頭上都標有最大F值，例如8mm/F1.4代表最大孔徑為5.7毫米。F值越小，光圈越大，F(xiàn)值越大，光圈越小。
?
3.?? ?對應最大CCD尺寸(SensorSize) 鏡頭成像直徑可覆蓋的最大CCD芯片尺寸。主要有：1/2″、2/3″、1″和1″以上。
4.?? ?接口(Mount)鏡頭與相機的連接方式。常用的包括C、CS、F、V、T2、Leica、M42x1、M75x0.75等。
5.?? ?景深(Depth ofField,DOF) 景深是指在被攝物體聚焦清楚后，在物體前后一定距離內，其影像仍然清晰的范圍。景深隨鏡頭的光圈值、焦距、拍攝距離而變化。光圈越大，景深越小;光圈越小、景深越大。焦距越長，景深越小;焦距越短，景深越大。距離拍攝體越近時，景深越小;距離拍攝體越遠時，景深越大。
6.?? ?分辨率(Resolution) 分辨率代表鏡頭記錄物體細節的能力，以每毫米里面能夠分辨黑白對線的數量為計量單位：“線對/毫米”(lp/mm)。分辨率越高的鏡頭成像越清晰。
7.?? ?工作距離(Workingdistance,WD)鏡頭第一個工作面到被測物體的距離。
8.?? ?視野范圍(Field ofView,FOV) 相機實際拍到區域的尺寸。
9.?? ?光學放大倍數(Magnification,?)CCD/FOV，即芯片尺寸除以視野范圍。
10.?? ?數值孔徑(Numerical Aperture,NA)數值孔徑等于由物體與物鏡間媒質的折射率n與物鏡孔徑角的一半(a\2)的正弦值的乘積，計算公式為N.A=n*sina/2。數值孔徑與其它光學參數有著密切的關系，它與分辨率成正比，與放大率成正比。也就是說數值孔徑，直接決定了鏡頭分辨率，數值孔徑越大，分辨率越高，否則反之。
11.?? ?后背焦(Flangedistance)準確來說，后倍焦是相機的一個參數，指相機接口平面到芯片的距離。但在線掃描鏡頭或者大面陣相機的鏡頭選型時，后倍焦是一個非常重要的參數，因為它直接影響鏡頭的配置。不同廠家的相機，哪怕接口一樣也可能有不同的后倍焦。
了解工業相機鏡頭的主要參數后，那么選擇合適的工業相機鏡頭要考慮哪些問題：
1.?? ?C接口還是CS接口，C接口的接口距離是17.5mm，CS接口的接口距離是12.5mm，用錯了就不能合焦；
2.?? ?要根據感光器件的大小來選擇鏡頭，是2/3寸感光芯片的要選擇對應成像圈的鏡頭，如果選擇了1/3"或1/2“的，會出現很大的暗角。
3.?? ?選擇焦距，即選擇視野范圍比觀測范圍稍大一點的鏡頭。
4.?? ?景深與光環境的配合，光線充足，配備光源照射的地方可以選用小光圈，加大景深，提高拍攝清晰度。光線不足的地方需要稍大一點的光圈或采用高感光度的感光芯片
-
常用工業鏡頭術語中英文對照及簡介
-
+
Aberration 像差：光學系統中對成像造成不良影響的因素。任何光學系統的設計都致力于用不同的方法糾正各種像差，如：球差與色差，漸暈，慧差和畸變；
AGC 自動增益控制：一種內置的功能，用來自動調節增益水平；
ALC control 自動光線補償：一種自動光圈設定，使明亮的主體不至于影響整體的曝光，向 PEAK （弱化）方向調節，會使感光度提高；設定成 AVERADE （平均）時感光度降低，AVERAGE 為一般的出廠設定。；
Angle of view 視角：攝影鏡頭拍攝的視場對角線角度稱為視角，通常廣角鏡頭具有較大的視角；而長焦鏡頭的視角則較窄；
Aperture 光圈：原意指鏡頭的開度。一般指控制鏡頭開度的裝置，以控制通過鏡頭的通光量。光圈的大小可以是固定的或可變的。光圈的大小也決定著景深，使用較小的光圈（如： F/11 F/16 ）往往具有較大的景深；
Aspect Ratio 畫幅比：指拍攝畫面的縱橫比，一般的 135 相機拍攝的畫面是 24X36MM ，其畫幅比為2：3 ；
Aspherical 非球面鏡片：一種含有非球面表面的光學元件。目前有多種制造非球面鏡片的方法，如：壓鑄成型，噴射鑄造，復合成型等。這些工藝都依賴于高精度的制造技術。
Back focus (Back Focal Distant) 后焦距：從光學元件第 2 主點至焦平面的距離；
Barrel 鏡筒：安裝鏡片及其他部件的桶型結構；
BBAR multi-coating： BBAR 即 BROAD-BAND ANTI-REFLECTIVE ，意為寬頻率抗反射，這種技術能大大提高鏡頭的清晰度與色彩還原能力；
Depth of field 景深：對焦主體前后的那段清晰區域；
Field of view 視野：通過鏡頭拍攝到的最大區域；
Finder 取景器：相機上的取景裝置，通過它，拍攝者可輕易地構圖；
Fixed focal 定焦：該鏡頭只具有單一的焦距；
Fixed focus （ pan focus ）固定物距：該鏡頭的拍攝物距是固定的，不提供調焦能力；
Flank back （ FLANGE BACK FOCAL DISTANCE ）定位截距：鏡頭安裝平面至焦平面的距離；
F-number (F/#)：F 值，表示光圈大??；
Focal length：鏡頭焦距；
Lens shade：鏡頭遮光罩 ；
Low dispersion (LD) hybrid aspheric element：低色散鏡片，這是一種特殊的光學材料，簡稱： LD ，LD 鏡片的作用是克服鏡頭固有的色散現象；
Minimun object distance：最近對焦距離，簡稱： MOD ；
Off-the-film-metering 焦平面測光：這是相機上的一種先進的測光方式，測光元件從焦平面直接讀取光線數據；
Quad cam zoom：4 凸輪變焦機構。
Vignetting 漸暈：畫面 4 角的黑角現象；
Wide angle lens：廣角鏡頭。
-
-
+

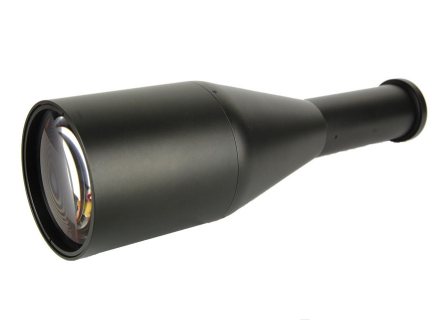

遠心鏡頭是平行光路設計，主要是為糾正傳統工業鏡頭視差而設計，它可以在一定的物距范圍內，使得到的圖像放大倍率不會變化，即不會產生近大遠小的情況，這對被測物體不在同一物面上的情況是非常重要的應用。
遠心鏡頭適合檢測有厚度孔徑，對邊緣提取要求高的測量應用、尺寸定位行業。
一、遠心鏡頭與普通工業鏡頭拍攝小孔對比
?

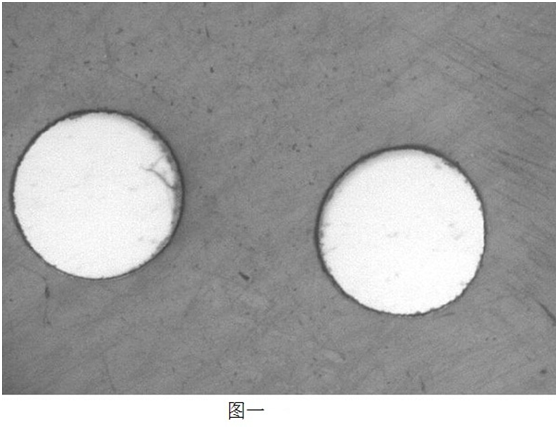

圖一用遠心鏡頭拍攝的圖像。遠心鏡頭特有的平行光特性，確?？讖綔y量不會產生陰影，輪廓清晰、數據準確，不需要對圖像做過多校正。
?

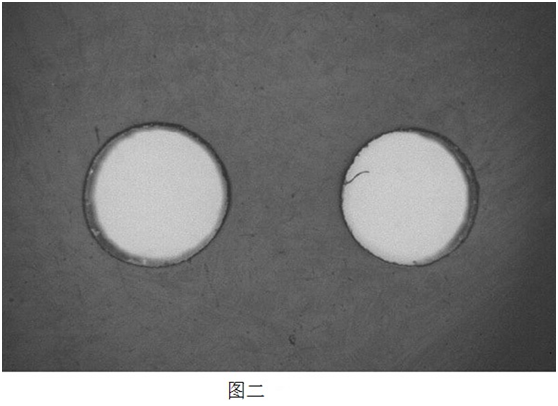

圖二用普通鏡頭拍出來的圖像。由于普通鏡頭存在的視覺，聚焦誤差、孔徑內壁易產生陰影，對于提取內孔邊緣造成影響，數據不準確，精度不高。

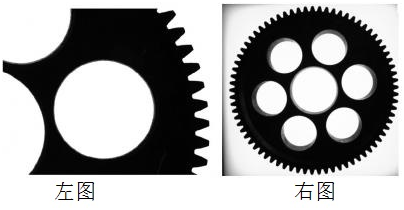

二、遠心鏡頭與普通工業鏡頭拍攝齒輪對比
左圖為遠心鏡頭拍攝齒輪，由于特有的遠心特性，不存在視覺誤差，確保所拍攝齒輪的孔徑邊緣和外齒輪邊緣尺寸清晰，數據真實，不存在孔徑內壁可見和外徑畸變的現象，無需對圖像校正。
右圖由普通工業鏡頭拍攝齒輪，普通由于存在視覺誤差，即：入光和成像光線不是平行光設計。鏡頭拍攝出來的圖片，齒輪孔徑的內壁可見，整個齒輪沿著中心凸起，孔徑和外邊沿數據不真實。需要很復雜的算法校正，并且拍攝的位置有偏差，圖片也會跟著不一樣，而遠心鏡頭由于是平行光設計，不存在這樣的問題。

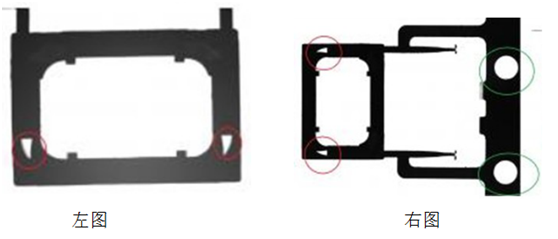

三、遠心鏡頭和普通工業鏡頭拍攝模具對比
左圖，用普通的鏡頭拍攝，由于視覺誤差和聚焦不準，所以在拍攝塑膠模具的透氣孔時（紅圈圈定），出現內壁可見，邊緣提取不清晰，有陰影的現象，對識別造成影響，數據不準確。
右圖，用遠心鏡頭拍攝，由于遠心鏡頭具有平行光的遠心特性，不存在視覺誤差，所以在拍攝塑膠模具的透氣孔時（紅圈圈定），內壁邊緣清晰，數據準確。拍攝圓孔（綠色）時，孔邊緣清晰，易于檢測到毛刺，以及檢測孔徑大小等。
-
-
+
工業鏡頭的品牌繁多，主要分類方式無外乎以下幾種：
?
按焦距劃分：定焦和變焦
按光圈劃分：固定光圈和可變光圈
按接口劃分：C接口、CS接口、F接口等
按倍數劃分：定倍鏡頭、連續變倍鏡頭
機器視覺行業常用到的很重要的鏡頭主要包括FA鏡頭，遠心鏡頭和工業顯微鏡等。
對工業鏡頭的選擇，我們首先必須先確定客戶需求：
1、視野范圍、光學放大倍數及期望的工作距離：在選擇鏡頭時，我們會選擇比被測物體視野稍大一點的鏡頭，以有利于運動控制。
2、景深要求：對于對景深有要求的項目，盡可能使用小的光圈；在選擇放大倍率的鏡頭時，在項目許可下盡可能選用低倍率鏡頭。如果項目要求比較苛刻時，傾向選擇高景深的尖端鏡頭。
3、芯片大小和相機接口 ：例如2/3”鏡頭支持最大的工業相機耙面為2/3”,它是不能支持1英寸以上的工業相機。
4、注意與光源的配合，選配合適的鏡頭 。
5、可安裝空間：在方案可選擇情況下，讓客戶更改設備尺寸是不現實的。
工業鏡頭的基本參數
視場(Field of view, 即FOV，也叫視野范圍) ：指觀測物體的可視范圍，也就是充滿相機采集芯片的物體部分。（視場范圍是選型中必須要了解的）
工作距離(Working Distance,即WD):指從鏡頭前部到受檢驗物體的距離。即清晰成像的表面距離（選型必須要了解的問題，工作距離是否可調？包括是否有安裝空間等）
分辨率：圖像系統可以測到的受檢驗物體上的最小可分辨特征尺寸。在多數情況下，視野越小，分辨率越好。
景深 (Depth of view，即DOF)：物體離最佳焦點較近或較遠時，鏡頭保持所需分辨率的能力（需要了解客戶對景深是否有特殊要求？）
-
-
+
在評價自動化工業鏡頭質量時一般還會從分辨率、明銳度和景深等幾個實用參數判斷：
1.分辨率(Resolution)：又稱鑒別率、解像力，指鏡頭清晰分辨被攝景物纖維細節的能力，鼎納工業鏡頭分辨率的原因是光的衍射現象，即衍射光斑(愛里斑)。分辨率的單位是“線對/毫米“ (lp/mm)。
2. 明銳度(Acutance)：也稱對比度，是指圖像中最亮和最暗的部分的對比度。
3.景深(DOF)：在景物空間中，位于調焦物平面前后一定距離內的景物，還能夠結成相對清晰的影像。上述位于調焦物平面前后的能結成相對清晰影像的景物間之縱深距離，也就是能在實際像平面上獲得相對清晰影像的景物空間深度范圍，稱為景深。
4. 最大相對孔徑與光圈系數：相對孔徑，是指鼎納工業鏡頭的入射光孔直徑(用D表示)與焦距(用f表示)之比，即：相對孔徑=D/ f 。相對孔徑的倒數稱為光圈系數(aperture scale)，又稱為f/制光圈系數或光孔號碼。一般鏡頭的相對孔徑是可以調節的，其最大相對孔徑或光圈系數往往標示在工業鏡頭上，如1:1.2或f/1.2 。如果拍攝現場的光線較暗或曝光時間很短，則需要盡量選擇最大相對孔徑較大的工業鏡頭。
工業鏡頭各參數間的相互影響關系
一支高性能的自動化工業鏡頭，在分辨率、明銳度、景深等方面都有很好的體現，對各種像差的校正也比較好。
1.焦距大小的影響情況
焦距越小，景深越大;
焦距越小，畸變越大;
焦距越小，漸暈現象越嚴重，使像差邊緣的照度降低;
2. 光圈大小的影響情況
光圈越大，圖像亮度越高;
光圈越大，景深越小;
光圈越大，分辨率越高;
3. 像場中央與邊緣
一般像場中心較邊緣分辨率高
一般像場中心較邊緣光場照度高
4. 光波長度的影響
-
-
+
百萬像素鏡頭，也稱高清鏡頭，即達到720P才可以稱為百萬像素鏡頭。工業鏡頭中的百萬像素，首先這種命名方式其實并不科學，會給新接觸視覺系統的人帶來很多誤解。例如經常會認為百萬像素分辨率工業相機對應百萬像素工業鏡頭，二百萬像素分辨率工業相機對應二百萬像素工業鏡頭，而五百萬像素分辨率工業相機則對應五百萬像素工業鏡頭。
其實工業鏡頭與工業相機對應的并不是工業相機自身的像素分辨率（像素數），而是各自的極限空間分辨率。按目前公開的性能指標來說，百萬像素工業鏡頭對應的極限空間分辨率是90線對/mm，二百萬像素工業鏡頭對應的空間分辨率是110線對/mm，五百萬像素工業鏡頭對應的空間分辨率是160線對/mm，因此百萬像素工業鏡頭配合相機的極限空間分辨率必須低于90線對/mm，二百萬像素工業鏡頭和五百萬像素工業鏡頭配合相機的原理也相同，而決定相機極限空間分辨率的并不是工業相機自身的像素分辨率，而是工業相機的單個像元尺寸大小。
百萬像素鏡頭與普通鏡頭的區別
目前百萬像素鏡頭有定焦鏡頭、手動變焦鏡頭、電動變焦鏡頭等幾種。針對不同的行業應用，基本都有比較成熟的應用方案。百萬像素鏡頭傳感器面積大，普通鏡頭傳感器面積小。那么百萬像素鏡頭和普通鏡頭有什么區別呢？
一、清晰度不同
鏡頭在成像面中心的分辨率是最高的，在邊緣的差之。普通鏡頭在中心分辨率可以基本滿足清晰度的同時，邊緣的清晰度降低很多，總體清晰度可滿足普通攝像機44萬像素的要求。
決定鏡頭清晰度的關鍵因素有三個：
1）鏡片材質和純度。鏡片的雜質越少，其產生的干擾光線越少，畫面清晰度更高；
2）鏡片的研磨精度。鏡片的研磨精度有研磨設備決定，目前國內鏡頭較國外鏡頭的差異就幾種的這點上；
3）鏡片的鍍膜精度。對鍍膜工藝的精確控制也是鏡頭清晰度的決定因素之一。另外百萬像素鏡頭采用非球面鏡片，可減低像差，在相對于普通鏡頭提高清晰度的同時做到了小型化的設計；通過特殊的光學設計技術，從圖像中心到周邊部分的畫質實現高解像力、高對比度的畫面，比傳統鏡頭提高了大約2.5倍以上的解像力，即使是在圖像剪切或放大功能時，依然能保證高畫質。
二、光譜透射能力不同
鏡頭的光譜透射能力也有助于畫面清晰度的提高。寬頻率光線的透射，將大大提高攝像機靶面的受光量?？稍鰪姰嬅娴膶Ρ榷群土炼龋瑢Ξ嬅娴募毠?jié)表現更豐富。
三、光譜矯正能力不同
只有寬光譜的透射能力對于高清晰成像還遠遠不夠，如果鏡頭的光譜矯正能力不足，反而將使部分波長的光不能準確的在攝像機靶面上成像，致使虛像的產生。這種技術是普通鏡片通過鍍膜無法實現的。
-
-
+
工業相機鏡頭的選擇過程，是將工業相機鏡頭各項參數逐步明確化的過程。作為成像器件，工業相機鏡頭通常與光源、相機一起構成一個完整的圖像采集系統，因此工業相機鏡頭的選擇受到整個系統要求的制約。一般地可以按以下幾個方面來進行分析考慮。
一、波長、變焦與否
工業相機鏡頭的工作波長是否需要變焦是比較容易先確定下來的，成像過程中需要改變放大倍率的應用，采用變焦鏡頭，否則采用定焦鏡頭就可以了。
關于工業相機鏡頭的工作波長，常見的是可見光波段，也有其它波段的應用。是否需要另外采取濾光措施？單色光還是多色光？能否有效避開雜散光的影響？把這幾個問題考慮清楚，綜合衡量后再確定鏡頭的工作波長。
二、特殊要求優先考慮
結合實際的應用特點，可能會有特殊的要求，應該先予明確下來。例如是否有測量功能，是否需要使用遠心鏡頭，成像的景深是否很大等等。景深往往不被重視，但是它卻是任何成像系統都必須考慮的。
三、工作距離、焦距
工作距離和焦距往往結合起來考慮。一般地，可以采用這個思路：先明確系統的分辨率，結合CCD像素尺寸就能知道放大倍率，再結合空間結構約束就能知道大概的物像距離，進一步估算工業相機鏡頭的焦距。所以工業相機鏡頭的焦距是和工業相機鏡頭的工作距離、系統分辨率（及CCD像素尺寸）相關的。
四、像面大小和像質
所選工業相機鏡頭的像面大小要與相機感光面大小兼容，遵循“大的兼容小的”原則——相機感光面不能超出鏡頭標示的像面尺寸——否則邊緣視場的像質不保。? 像質的要求主要關注MTF和畸變兩項。在測量應用中，尤其應該重視畸變。
五、光圈和接口
工業相機鏡頭的光圈主要影響像面的亮度。但是現在的機器視覺中，最終的圖像亮度是由很多因素共同決定的：光圈、相機增益、積分時間、光源等等。所以為了獲得必要的圖像亮度有比較多的環節供調整。
?工業相機鏡頭的接口指它與相機的連接接口，它們兩者需匹配，不能直接匹配就需考慮轉接。
六、成本和技術成熟度
如果以上因素考慮完之后有多項方案都能滿足要求，則可以考慮成本和技術成熟度，進行權衡擇優選取。
?例如，要給硬幣檢測成像系統選配工業相機鏡頭，約束條件：相機CCD 2/3英寸，像素尺寸4.65μm，C口。工作距離大于200mm，系統分辨率0.05mm。光源采用白色LED光源。
基本分析如下： ?
1. 與白色LED光源配合使用的，鏡頭應該是可見光波段。沒有變焦要求，選擇定焦鏡頭就可以了。 ?
2. 用于工業檢測，其中帶有測量功能，所以所選鏡頭的畸變要求小。
3. 工作距離和焦距
成像的放大率M=4.65/（0.05x1000）=0.093
焦距f’=L*M/（M+1）=200*0.093/1.093=17mm ?
物距要求大于200mm，則選擇的鏡頭要求焦距應該大于17mm。
4. 選擇鏡頭的像面應該不小于CCD尺寸，即至少2/3 英寸。
5. 鏡頭的接口要求是C口，能配合相機使用。光圈暫無要求。
從以上幾方面的分析計算可以初步得出這個鏡頭的“輪廓”：焦距大于17mm，定焦，可見光波段，C口，至少能配合2/3英寸CCD使用，而且成像畸變要小。按照這些要求，可以進一步的挑選，如果多款鏡頭都能符合這些要求，可以擇優選用。
